Im EMM-Check® Spiegelkatalog steht ein neuer Spiegel des Herstellers Mekra Lang GmbH & Co. KG zur Verfügung: Hauptspiegel HS 1038 WR 1200 NBS 200 links und rechts

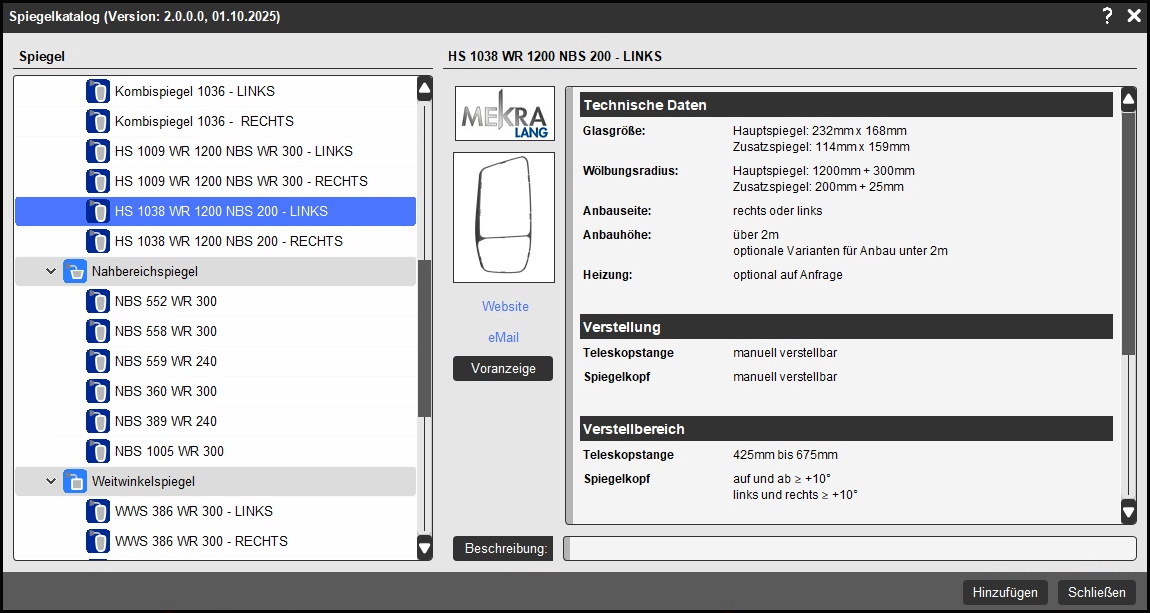

HS 1038 WR 1200 NBS 200 im Spiegelkatalog

Im EMM-Check® Kamerakatalog stehen neue Kameras der Hersteller MEKRAtronics GmbH und Brigade Electronics Group PLC zur Verfügung. Ebenso wurden Kameras als "nicht mehr verfügbar" gekennzeichnet, wenn diese nicht mehr vom jeweiligen Hersteller lieferbar sind.

Neue Kameras der Brigade Electronics Group PLC

Aktualisierter Kamerakatalog der Mekra Lang GmbH & Co. KG

Neue Kameras der MEKRAtronics GmbH

Im EMM-Check® Monitorkatalog stehen neue Monitore der Hersteller MEKRAtronics GmbH und Brigade Electronics Group PLC zur Verfügung.

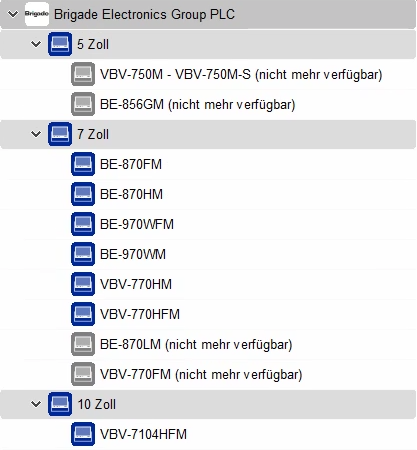

Neue Monitore der Brigade Electronics Group PLC

Aktualisierter Monitorkatalog der MEKRAtronics GmbH

Im EMM-Check® Katalog für Arbeitsscheinwerfer stehen neue Arbeitsscheinwerfer des Herstellers HELLA KGaA Hueck & Co zur Verfügung.



Ein Material kann nun nicht mehr nur von einem Modell auf ein anderes Modell kopiert werden (Kontextmenü / Bearbeiten / Materialeigenschaften kopieren bzw. Materialeigenschaften einfügen), sondern auch von Quadern, Kugeln und Ebenen bzw. auf diese.


Durch die neue Klassifizierung (siehe hier) ist eine genauere Berechnung von Spiegeln möglich. Aus diesem Grund wurde die Option "Berechnung des Nahbereichs vor einem Spiegel" entfernt, da diese nicht mehr erforderlich ist. Stattdessen existieren nun zwei neue Optionen, die alternativ verwendet werden können.

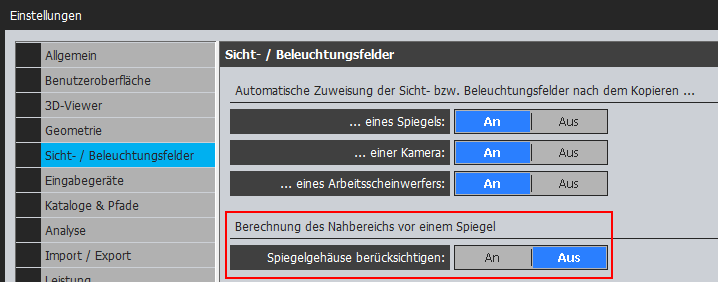

Alte Einstellung in EMM-Check® 4.3.9.4

Generell gibt es die Möglichkeit, den Bereich unmittelbar vor einem Spiegelglas nicht mit in die Analyse einzubeziehen. Das ist dann sinnvoll, wenn ein generisches Spiegelglas direkt auf einem (Spiegel-)Modell liegt und dieses auf Grund seiner Tesselierung das Spiegelglas ggf. an einigen Stellen durchdringt. In dem Fall würde die Berücksichtigung des Bereichs vor dem Spiegel dazu führen, dass einige Strahlen von der darunterliegenden Geometrie blockiert würden und somit Löcher im Spiegelsichtfeld entstünden.

Unter "System / Einstellungen / Sicht-/Beleuchtungsfelder / Abstand vor dem Spiegelglas" kann ausgewählt werden, ob die Sichtstrahlen vom Auge zum Spiegel in einem definierten Abstand vor dem Spiegel enden und die reflektierten Strahlen mit dem gleichen Abstand vom Spiegelglas wieder starten.
Die Abstandsoption "Abstand auf Sichtstrahl" entspricht der bisherigen Vorgehensweise und ist auch die Voreinstellung (Abstand 30 mm). Dabei wird der Abstand, mit dem ein Sichtstrahl vor dem Spiegel endet bzw. nach dem Spiegel wieder anfängt, in Richtung des jeweiligen Strahls gemessen. Spiegelränder und Geometrie, die fälschlicherweise "im" Spiegelglas liegen, werden so ignoriert. Der Abstand kann auf 0mm reduziert werden. In diesem Fall sollte allerdings die Qualität der Sichtfelder (Eigenschaften eines Sichtfeldes) und ggf. auch die Qualität des Spiegels (Eigenschaften des Spiegels) erhöht werden, um eine gute Anzeigequalität des Sichtfeldes zu gewährleisten.

Neue Einstellung in EMM-Check® 4.4.0.0

Die Abstandsoption "Verschneidung mit Abstandsfläche" erzeugt eine Offsetfläche zum Spiegelglas mit dem vorgegebenen Abstand (> 0 mm). Die Fläche wird im Spiegelsichtfeld an der Position des jeweiligen Spiegels im 3D-Viewer dargestellt. Alle Sichtstrahlen werden nun an der Offsetfläche abgeschnitten, was bei flach auftreffenden Strahlen bessere Ergebnisse liefert. Die Berechnung ist allerdings etwas langsamer als die andere Option.

Abstandsfläche vor beiden Spiegelgläsern eines Kombispiegels

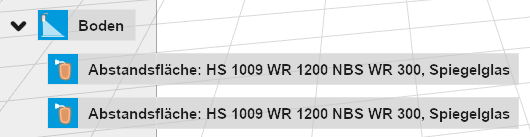

Knoten der beiden Abstandsflächen in der Baumstruktur am Sichtfeld

Hinweis: Die Optionen "Abstand auf Sichtstrahl" und "Verschneidung mit Abstandsfläche" werden nur bei "realen" Sichtfeldern angewendet.


Im Dialog "Verschieben & Rotieren" wurde eine neue Option zur Steuerung der Aktualisierung von Sicht- und Beleuchtungsfeldern implementiert. Mit dieser Option kann die Aktualisierung von Sicht- und Beleuchtungsfeldern temporär ein-/ausgeschaltet werden. Bei ausgeschalteter Aktualisierung können Objekte (Modelle, Spiegel, Kameras, etc.) schneller verschoben werden. Beim Einschalten der Option erfolgt eine Aktualisierung. Beim Verlassen des Dialoges "Verschieben & Rotieren" erfolgt ebenfalls eine Aktualisierung.

Die Voreinstellung für diese Option kann in den Einstellungen auf der Registerkarte "Sicht- / Beleuchtungsfelder" eingestellt werden.

Option für die Aktualisierung von Sicht- und Beleuchtungsfeldern eingeschaltet

Option für die Aktualisierung von Sicht- und Beleuchtungsfeldern ausgeschaltet

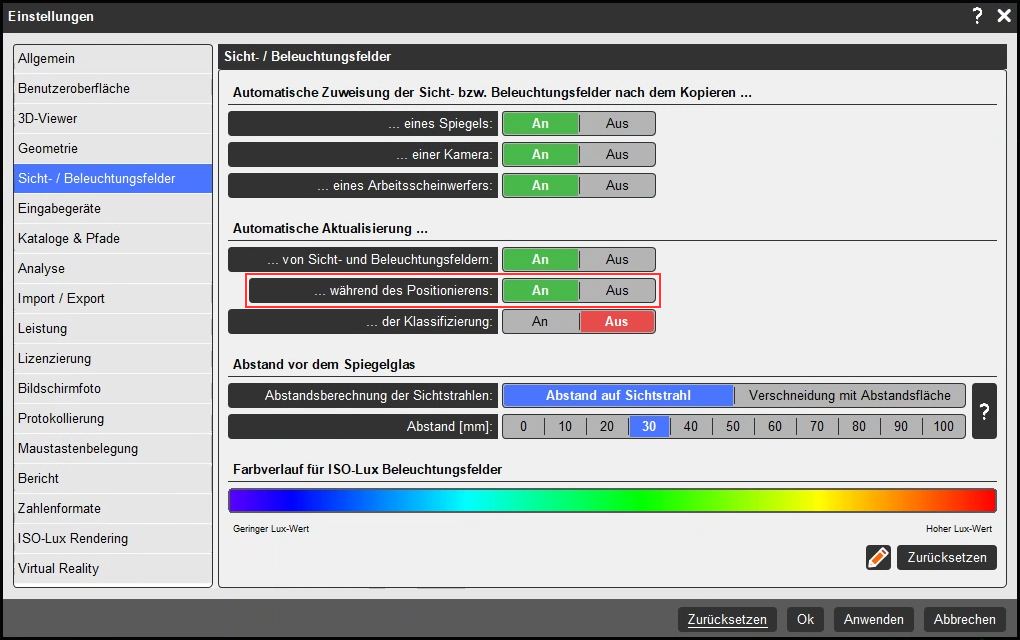

Voreinstellung der Aktualisierung von Sicht- und Beleuchtungsfeldern beim Verschieben und Rotieren.

In den Eigenschaften eines Spiegel- oder Kamerasichtfeldes wurde eine neue Option zum Abschneiden der Sichtstrahlen an der Fahrzeugbegrenzung implementiert. Die Option dient nur zur besseren Visualisierung der Sichtstrahlen und hat keinen Einfluss auf das Sichtfeld.

Sichtstrahlen eines Spiegelsichtfeldes (nicht abgeschnitten)

Sichtstrahlen eines Spiegelsichtfeldes (abgeschnitten)

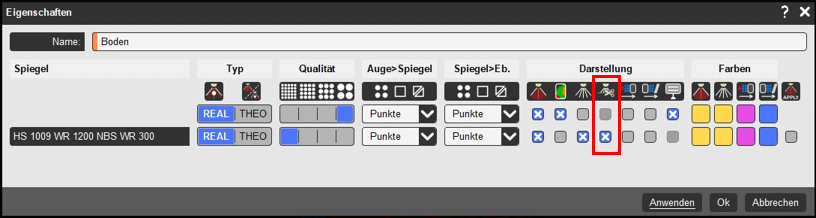

Eigenschaftendialog eines Spiegelsichtfeldes

Wurde bei einem generischen rechteckigen Spiegel mit Eckenradien ein kleiner Krümmungsradius ausgewählt, waren die Ecken in EMM-Check® 4.3.9.4 sehr grob segmentiert. Dies wurde verbessert. Die Segmentierung der Spiegelecken ist in EMM-Check® 4.4.0.0 nun immer ausreichend genau, unabhängig vom Krümmungsradius.

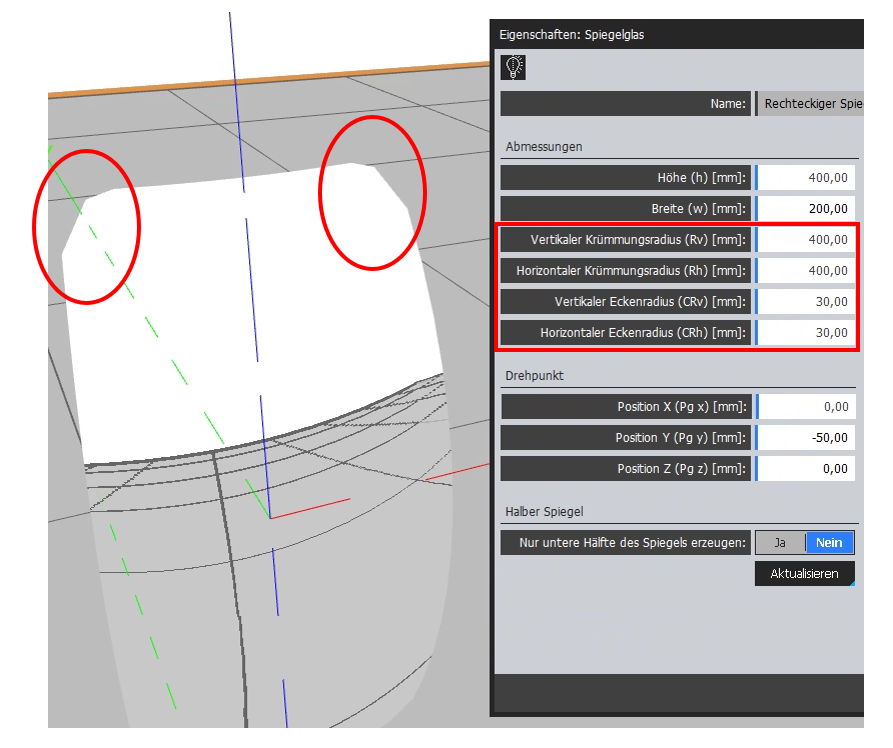

Generischer Spiegel in EMM-Check® 4.3.9.4

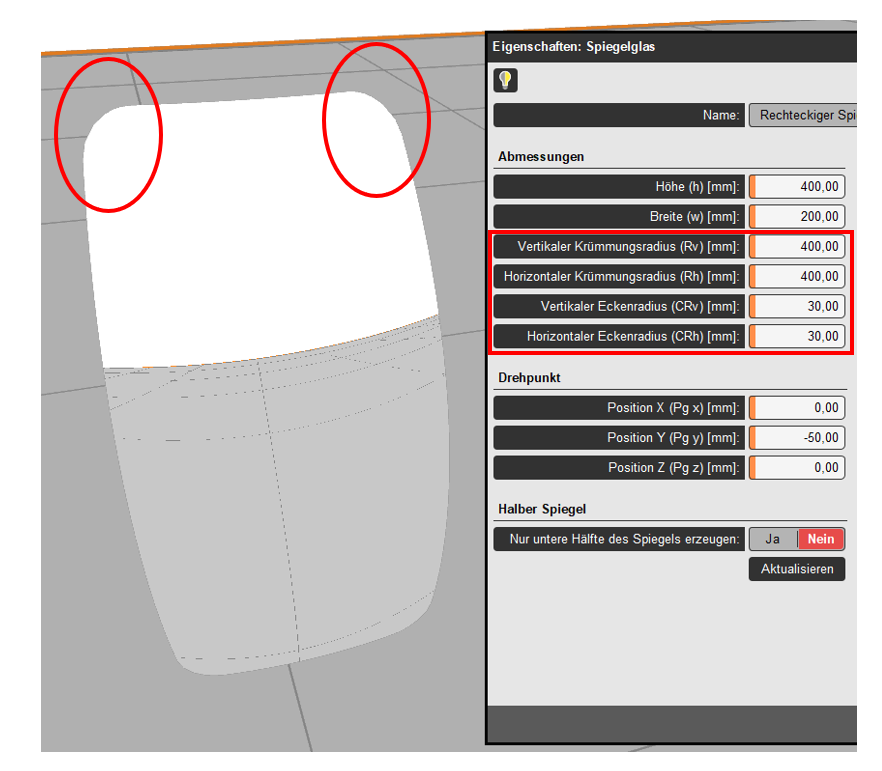

Generischer Spiegel in EMM-Check® 4.4.0.0

Die Anzeige des Kamerakegels wurde aus dem Kameramodus, Kamera-Screenshots (F10 im Kameramodus) und aus Kamera-Screenshots für Berichte entfernt.

Der Kamerakegel wurde angepasst, wenn die Kameraverzeichnung eingeschaltet ist. Einige Kameras mit großen Öffnungswinkeln (z. B. horizontal 150°) haben bei eingeschalteter Verzeichnungskorrektur deutlich größere Öffnungswinkel, insbesondere in den Ecken des Bildes. Diese können sogar größer als 180° sein, was sich mit dem normalen Kamerakegel (Pyramidenstumpf) nicht darstellen lässt. Daher wird nun eine sphärische Darstellung verwendet.

Kamerakegel wenn die Verzeichnungskorrektur ausgeschaltet ist

Kamerakegel wenn die Verzeichnungskorrektur eingeschaltet ist

Die Öffnungswinkel der generischen Kamera können nun asymmetrisch angegeben werden. So lässt sich die generische Kamera auch dazu verwenden, 360°-LiDAR-Sensoren zu simulieren.

Sichtfeld einer generischen Kamera mit asymmetrischen Öffnungswinkeln

Sichtfeld einer generischen Kamera mit asymmetrischen Öffnungswinkeln

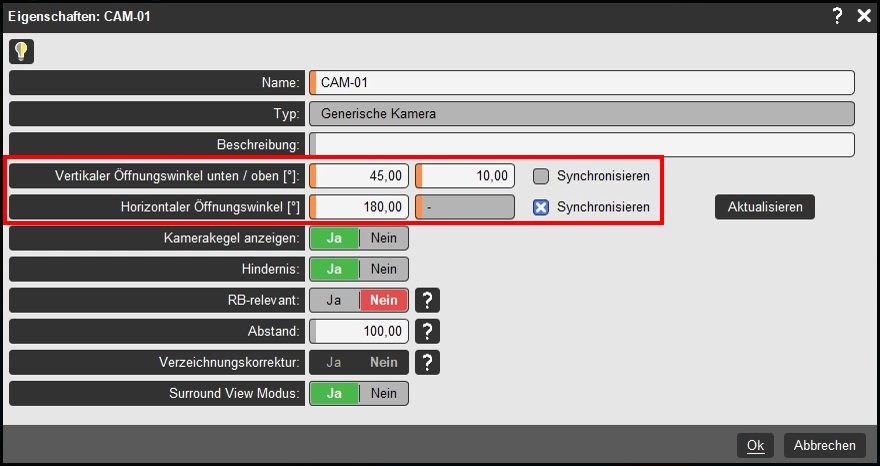

Eigenschaften einer generischen Kamera
mit asymmetrischen Öffnungswinkeln

Es wird nun der Fokuspunkt der Kamera als separates Objekt im Baum visualisiert. Auf diese Weise ist der Fokuspunkt auch dann sichtbar, wenn das Gehäuse ausgeblendet wurde.

Fokuspunkt einer generischen Kamera
als separater Knoten

Es wurde ein neuer Splitscreen-Modus implementiert. Dieser ist insbesondere für den vertikalen Monitor "AHD Monitor R46 vertikal 501212" des Herstellers MEKRAtronics GmbH gedacht. Der neue Splitscreen-Modus unterteilt den Bildschirm vertikal in einen Teil mit ca. 2/3 des Bildschirms im oberen Bereich und einen kleineren Teil von ca. 1/3 im unteren Bereich.

Neue Splitscreenoption

Der Algorithmus für die Erkennung der Kontur bei der Erstellung benutzerdefinierter Gabelzinken wurde überarbeitet und verbessert. Dieser erkennt die Gabelzinkenkontur nun exakt. Zuvor konnte je nach Auflösung die erkannte Kontur einer Gabelzinke 1-2 mm breiter sein (je Seite) als die tatsächliche Gabelzinke. Das hatte in den Analysen keinen nennenswerten Einfluss auf die Verdeckungen, konnte aber in Grenzfällen dazu führen, dass der Mindestabstand der Gabeln korrekt war.

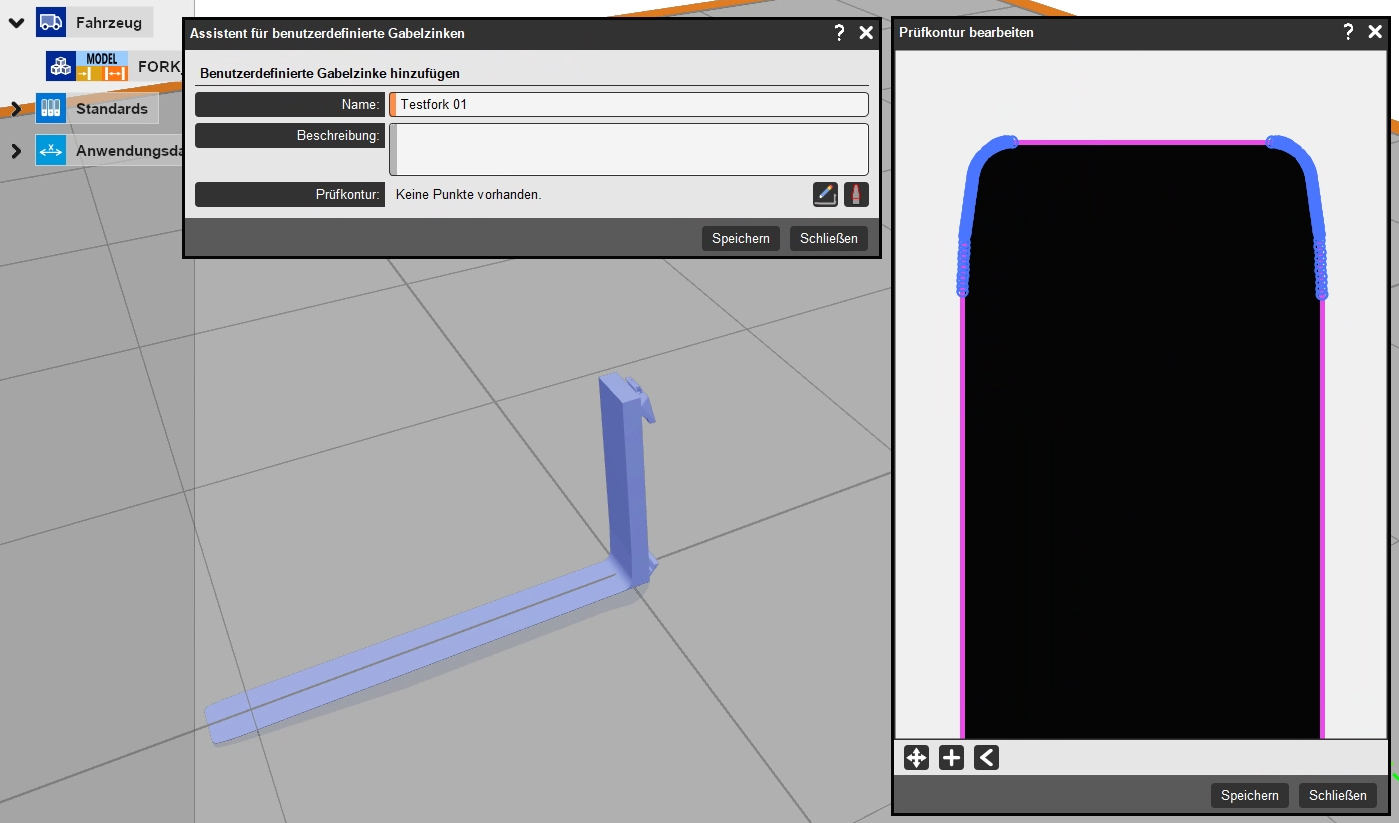

Konturerkennung einer benutzerdefinierten Gabelzinke

Exakte Kontur auf der Gabelzinke

In der Voranzeige-Funktion "Live-Preview" wurde eine Legende für die verwendeten Farben hinzugefügt. Mit dieser lässt sich einfach erkennen, welche Bereiche von den ausgewählten Augpunkten sichtbar, welche teilweise sichtbar und welche nicht sichtbar sind.

Darstellung der Live-Preview mit Graustufen

Darstellung der Live-Preview mit Farben

Es wurde eine neue Option unter "System / Einstellungen / Geometrie / Anzeige der Achsensysteme / Mit Zoom skalieren" implementiert, mit der das Zoomverhalten von Achsensystemen angepasst werden kann. Alternativ werden Achsensysteme mitgezoomt oder sie behalten immer eine konstante Größe relativ zum 3D-Viewer.

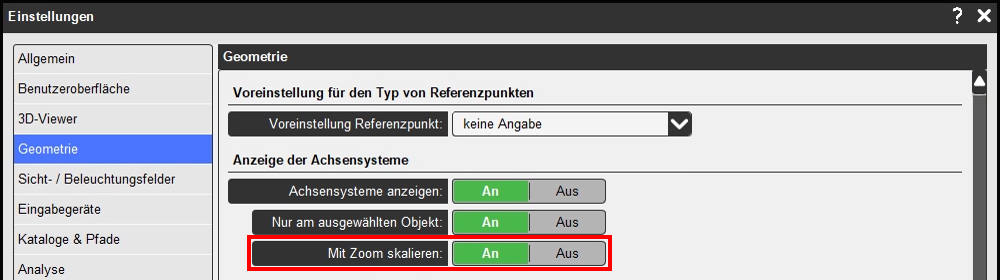

Einstellung für die Skalierung von Achsensystemen

In diversen Dialogen wurde das Layout angepasst. Ebenso wurden Texte angepasst und das Verhalten von Listen, Baumstrukturen und anderen Oberflächenelementen vereinheitlicht.


Die Online-Hilfe wurde überarbeitet und an die neue Baumstruktur, die neuen Kontextmenüs sowie die neu gestalteten Funktionen und Dialoge angepasst.
